VGA 显卡与显示——Cirrus GD5446、Bochs VBE 和显示模式配置

Bochs 模拟的 VGA 型号

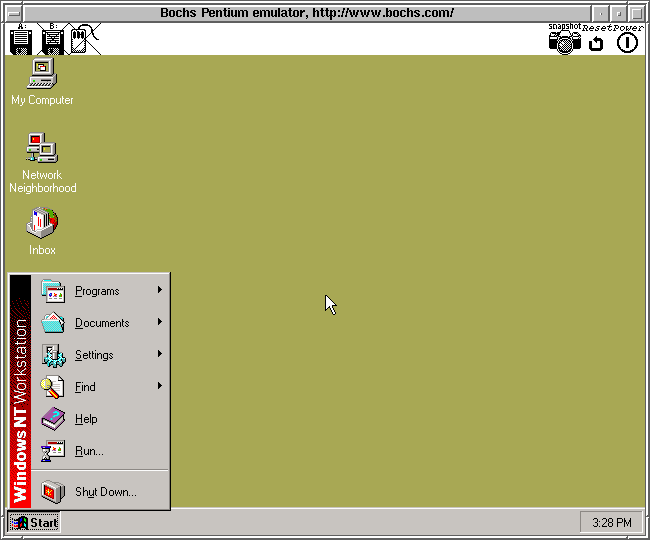

OS 开发场景建议用 std——简单、好控制，不需要高分辨率显示。经典系统（Windows 95/XP）建议用 cirrus——更接近真实 PC 的显卡，驱动完善。

bochsrc 里的 vga 配置

# OS 开发推荐
vga: extension=std, update_freq=10

# Windows 95/XP 推荐
vga: extension=cirrus, update_freq=5

# S3 Trio
vga: extension=s3, update_freq=10

update_freq 是性能调优参数：Bochs 的图形刷新是节流的——不是每次写显存都立即更新窗口，而是每隔 N 毫秒刷一次。值 5 表示每 200ms 刷一次（1/0.2=5 Hz），值 100 表示每 10ms 刷一次（100 Hz）。值越小越流畅，但 CPU 开销越大。

OS 开发场景用 update_freq=10 或更低——反正内核启动阶段屏幕没什么好刷的。经典系统跑图形界面建议 5~10 之间。

VGA 插到 PCI 槽

Cirrus 和 S3 都是 PCI 设备，需要在 bochsrc 里声明 PCI 配置：

pci: enabled=1, chipset=i440fx, slot1=cirrus

这样操作系统启动后会通过 PCI 枚举找到 VGA 设备，并配置它的 I/O 端口（0x3C0-0x3CF）和 VRAM 窗口（0xA0000-0xBFFFF）。

如果只开 VGA 没开 PCI，Cirrus VGA 不会被操作系统正确识别——bochsrc 会报错或显示异常。

默认 Bochs VGA 是 ISA 设备，不需要 PCI 配置。

VRAM：显存和物理内存的关系

VGA 的显示内存映射在物理地址 0xA0000-0xBFFFF（128KB）。这块区域和 RAM 是重叠的——内核不能直接把它当作 RAM 来读写，否则会污染显卡的帧缓冲。

OS 开发者在做物理内存管理时，必须把这个区域从可用 RAM 列表里剔除（BIOS 的 E820 表会正确标记这段为"Reserved"）。

调试器里可以用 xp 0xA0000 直接查看当前屏幕的显存内容——调试视频驱动时很有用。

VBE：Bochs VGA BIOS 扩展

Bochs 的 VGA BIOS 实现了 VESA BIOS Extension（VBE），让操作系统或应用程序可以切换到更高分辨率的图形模式。

VBE 常用的模式（Cirrus GD5446 支持）：

DOS 时代的图形软件（如 Doom、某些安装程序）通过 int 0x10 AX=0x4F02 调用 VBE 设置高分辨率显示模式。Bochs 完整实现了这个接口。

bochsrc 里的 VGA BIOS 路径

VGA BIOS 镜像和 VGA 型号必须匹配。bochsrc 里 vgaromimage: 的文件：

# Cirrus VGA BIOS（推荐 bochsrc 里 vga: extension=cirrus）
vgaromimage: file=VGABIOS-lgpl-latest-cirrus.bin

# 默认 Bochs VGA BIOS
vgaromimage: file=VGABIOS-lgpl-latest.bin

Bochs 安装包里通常这两个都有——选对就行。选错了 Bochs 可能报 VGA BIOS 加载成功但显示花屏。

display_library：图形前端

bochsrc 里 display_library: 关键字决定 Bochs 用什么方式把显示输出到宿主机：

OS 开发调试用 term 或 nogui——内核还没有 VGA 驱动，显示窗口没用。经典系统用 wx（功能最全）或 sdl（最快）。
